Stiklo epoksidine variu plakiruota lenta

Įvadas

Stiklo epoksidinė medžiaga yra kompozicinė medžiaga, kurią sudaro stiklo audinys ir epoksidinė derva. Kompozitinės medžiagos lapas yra padengtas 1/3 uncijos, 1/2 uncijos, 1 uncijos, 2 uncijos arba 3 uncijos vario iš vienos pusės arba iš dviejų pusių. Laminatas, dažniausiai naudojamas spausdintinėse plokštėse (PCB), yra stiklo pluoštu sustiprinta (stiklo pluoštu) epoksidinė derva, kurios viena arba abi pusės yra suklijuotos vario folija (stiklo epoksidiniu variu plakiruota plokštė). Šis stiklo pluošto epoksidinis laminatas vadinamas FR-4 laminatu arba FR-4 CCL.

Gaminant PCB, epoksidinių laminatų pagrindinė medžiaga yra armuojama stiklo pluoštu arba popieriaus pluoštu kaip užpildu. Be to, ant jo prispaudžiama epoksidinė derva ir vario folija, kad būtų gautas variu dengtas laminatas. Todėl jie vadinami „stiklo epoksidiniu variu plakiruotu laminatu“ arba „popieriniu epoksidiniu variu plakiruotais laminatais“. Viskas priklauso nuo naudojamo užpildo tipo. Epoksidinio laminavimo proceso metu epoksidinė derva sukietėja veikiant šilumai, slėgiui ir pridėtam katalizatoriui. Galutinis produktas yra termoreaktyvi derva, kuri nėra nei įmanoma, nei tirpi.

Kas yra FR{0}} laminato stiklas?
Stiklo pluošto siūlai susideda iš tam tikro vardinio skersmens (paprastai 4-9 μm) elektroninio stiklo pluošto (E-Glass) gijų, sujungtų į verpalą. Verpalų struktūra yra fiksuota ir apsaugota dydžiu bei nedideliu pasukimu, paprastai Z kryptimi. Tada E-stiklo pluošto siūlai naudojami stiklo audiniams gaminti, kurie pasižymi elektros izoliacija, atsparumu karščiui, atsparumu tempimui ir matmenų stabilumu.

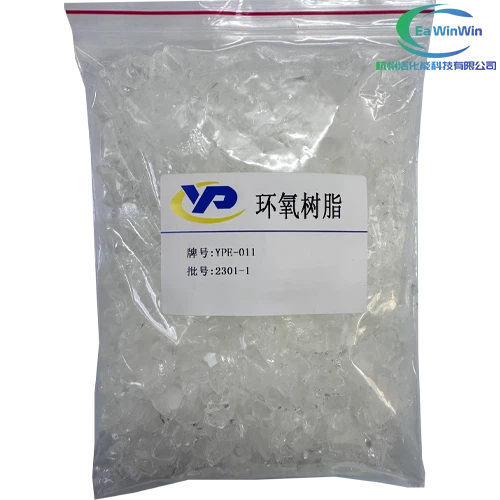

Kas yra tiksli epoksidinė derva?
Epoksidinės dervos gali būti reaguotos (sujungtos) arba su savimi per katalizinę homopolimerizaciją, arba su daugybe koreagentų, įskaitant polifunkcinius aminus, rūgštis (ir rūgšties anhidridus), fenolius, alkoholius ir tiolius (dažniausiai vadinamus merkaptanais). Šie koreagentai dažnai vadinami kietikliais arba kietikliais, o kryžminio susiejimo reakcija paprastai vadinama kietėjimu.

Reakcijai su polifunkciniais kietikliais susidaro termoreaktingas polimeras, dažnai pasižymintis palankiomis mechaninėmis savybėmis ir dideliu šiluminiu bei cheminiu atsparumu. Epoksidinė medžiaga yra plačiai naudojama, įskaitant metalines dangas, naudojimą elektronikoje / elektriniuose komponentuose / šviesos dioduose, aukštos įtampos elektros izoliatoriuose ir kt.

Taikymas

Išskyrus naudojamą PCB pagrindinei medžiagai, stiklo epoksidinė derva taip pat gali būti naudojama:

Elektromechaninių įrenginių izoliatoriai
Jigs ir armatūra
Didelio stiprumo kompozitinės dalys

Vienpusė stiklo epoksidine variu dengta plokštė Puikiai tinka gaminti PCB plokštę, modelius. Plačiai naudojamas gaminių kūrimui, DIY eksperimentams, priežiūrai, gamybai ir kt.
Mechaniškai palaiko ir elektra sujungia elektroninius komponentus, naudodamas laidus takelius, trinkeles ir kitas funkcijas, išgraviruotas iš vario lakštų, laminuotų ant nelaidžio pagrindo.
Variu dengto laminato paviršiuje esantis oksido sluoksnis turi būti švariai nupoliruotas švitriniu popieriumi, kad būtų užtikrinta, jog anglies milteliai gali būti tvirtai atspausdinti ant variu dengto laminato perkėlimo metu. Lentos paviršius turi būti nupoliruotas ryškiai, be akivaizdžių dėmių.

Kai kurios specialios epoksidinės dervos savybės yra šios:
Kietėjimo metu jis labai mažai susitraukia.
Jie yra kietos medžiagos.
Jis sudaro puikų sukibimą.
Pasižymi dideliu mechaniniu stiprumu.
Jis pasižymi itin dideliu atsparumu šarmams arba net puikiu atsparumu rūgštims ir tirpikliams.
Tai rodo geras elektrines savybes plačiame temperatūrų ir dažnių diapazone.
Jie yra aukščiausios klasės izoliacinės medžiagos, palyginti su dideliu dielektriniu stiprumu.
Tai gali patvirtinti puikius drėgmės barjerus ir mažą vandens sugėrimą.
